Aufgabe

Militair-topographische Aufnahme der Baugruppe bergisches Land im Freilichtmuseum Kommern

Lösung

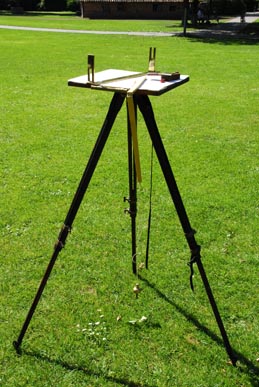

Einfache Meßtischaufnahme mit dem Diopterlineal (ohne trigonometrische Referenzpunkte): Ein Blatt von ca. 20” mit dem Maßstab 1:500 wird auf dem Tisch mit Knochenleim aufgezogen.

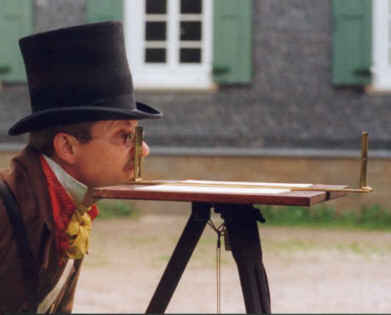

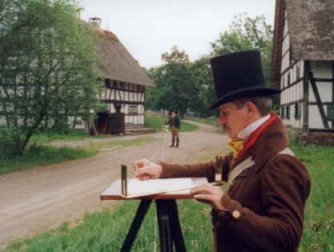

Mit der Meßkette wird eine Basislinie entlang des Weges zwischen den Häusern Eulenbruch und dem Mannesmannhaus bestimmt. An den Zwischenpunkten des Polygons wird der Meßtisch durch Visieren ausgerichtet. Die Nordrichtung wird durch eine Zulegeinstrument (Bussole) bestimmt. Von vier Stationspunkten auf der Basislinie werden die direkt sichtbaren Objekte vorwärts anvisiert. Nicht direkt sichtbare Objekte werden durch Abschreiten geschätzt.

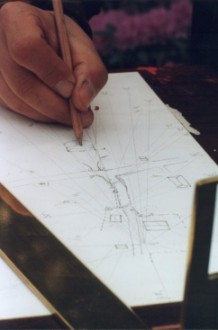

Der Brouillon (Riß) wird mit Hilfe eines Pantographen vom Maßstab 1:500 auf die Reinzeichnung 1:1000 reduziert und nach den Spezifikationen des preußischen Generalstabs 1818 gezeichnet, d.h. mit den Signaturen und Kolorierungen. Die Hangeneigung wird geschätzt, und mit Schraffen des Tuschpinsels dargestellt.

Ergebnis

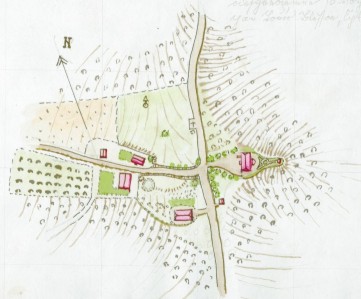

Eine Karte der Baugruppe im Maßstab 1:1000. Die festen Häuser und das Wegekreuz sind deutlich sichtbar.
