AufgabeMilitair-topographische Aufnahme der Baugruppe bergisches Land im Freilichtmuseum Kommern LösungVorwärtseinschneiden: Einfache Meßtischaufnahme mit dem Diopterlineal (ohne trigonometrische Referenzpunkte): Ein Blatt von ca. 20” mit dem Maßstab 1:500 wird auf dem Tisch mit Knochenleim aufgezogen. Mit der Meßkette wird eine Basislinie entlang des Weges zwischen den Häusern Eulenbruch und dem Mannesmannhaus bestimmt. An den Zwischenpunkten des Polygons wird der Meßtisch durch Visieren ausgerichtet. Die Nordrichtung wird durch eine Zulegeinstrument (Bussole) bestimmt. Von vier Stationspunkten auf der Basislinie werden die direkt sichtbaren Objekte vorwärts anvisiert. Die Distanzen und Weiten anderer Objekte werden durch Abschreiten geschätzt, also z.B. die Länge und Breite des Hauses Mannemann, wobei der “Dezimalschritt” auf 3/4 Meter gesetzt wird. Die so bestimmten Maße werden direkt mit dem Stechzirkel auf Transversalmaßstab abgegriffen und in den Brouillon übertragen. Der Brouillon (Riß) wird mit Hilfe eines Pantographen vom Maßstab 1:500 auf die Reinzeichnung 1:1000 reduziert und nach den Spezifikationen des preußischen Generalstabs 1818 gezeichnet, d.h. mit den Signaturen und Kolorierungen. Die Hangneigung wird geschätzt, und mit Schraffen des Tuschpinsels dargestellt. ErgebnisEine Karte der Baugruppe im Maßstab 1:1000. Die festen Häuser und das Wegekreuz sind deutlich sichtbar. Geometrie für Soldaten und die Es nicht sind Von Georg Friedrich von Tempelhof Veröffentlicht von Bei J. F. Unger, Berlin, 1790 |
|||

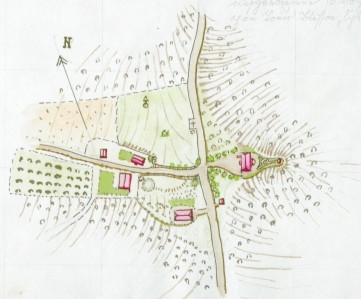

 Die Reinzeichnung 1:1000 (verkleinert) |
|||
|
||||||||||||||||||||||||||||||||||||||||||
|
