Gute Manieren Zum Fach Fortifikation gehörte auch eine Einführung in die Systeme und Manieren des permanenten Festungsbaus, die an Hand von Plänen und (vereinfachten) dreidimensionalen Modellen veranschaulicht wurden. Zu Anfang des 19. Jahrhunderts waren dies die alt- und neuitalienische, Vaubansche, altniederländische, Coehornsche, Carnotsche Manieren sowie die der Ingenieurschulen von Metz und Mézières sowie die von Dürer. Das hier aufgenommene Modell zeigt Vaubans erste Manier mit zurückgezogenen Flanken der Bastionen, wie sie in vielen französischen Festungen ab ca. 1680 realisiert wurde. Die hier gezeigte schematische Anlage galt immer nur für Festungen in der Ebene, bei der auf Besonderheiten des Geländes keine Rücksicht genommen zu werden brauchte. Die sog. Zastrowschen Modelle entstanden in Berlin ab 1830 und dienten der Erziehung des Offiziersnachwuchses, insbesondere der Artillerie- und Ingenieuroffiziere. Erhaltene Modelle befinden sich heute in den Museen in Rastatt, Königstein / Sachsen, St. Petersburg, Wismar, Berlin, Weimar, Ingolstadt, Dresden, Straßburg und Karlsruhe. Die Farbgebung der Modelle entspricht nicht den natürlichen Verhältnissen, sondern die Farben sollen die charakteristischen Bauformen hervorheben. Im einzelnen sind dies bei dem nebenstehenden Modell: Terreplein (Wallgang) und Rampen: sandgelb Gräben: beige / elfenbein Wallanlagen: olivgrün Glacis: mittelgrün Mauerwerk: Karmin Hof, gedeckter Weg: Mittelbraun Das Modell ist nur geringfügig im Verhältnis 1:1;2 überhöht, gibt also in schräger Aufsicht einen recht realistischen Eindruck vom Commandement des Hauptwalls zu den Vorwerken wieder.
|
|
|
|
|
|

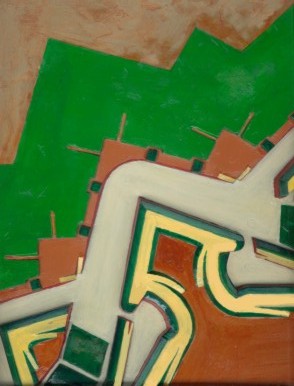

 Dreidimensionales
Modell von Vaubans I. Manier nach den Plänen von Zastrow, 50 x 36 cm, Abguß im Maßstab 1:1300 (verkleinerter Ausschnitt) |
||||

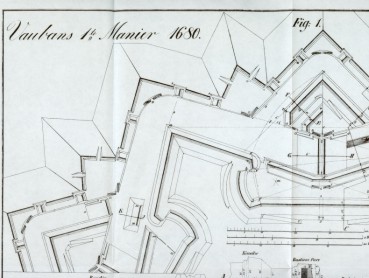

 Zastrows Plan von Vaubans I. Manier ca. 1:1300 mit den
Profilschnitten durch die Werke (verkleinerter Ausschnitt) |
||||
 Unterricht der Infanterieofficirs im Salle des Officiers, ca. 1765. Zu
sehen ist ein Modell in neuitalienischer Manier, an dem die Schußlinien einer Brechebatterie erläutert werden |
||||
