Aufgabe

Nivellementsprofil und Verlauf der Chaussee zwischen der Baugruppe Eifel und dem Oberweg, Freilichtmuseum Kommern.

Lösung

Vorbereitung: Die 11 Stationspunkte zwischen Anfangs- und Endpunkt werden so gewählt, daß deren Höhendifferenz  die Instrumentenhöhe auf dem Stativ nicht überschreitet; es wird von unten nach oben gemessen (sic). Ein Croquis bezeichnet die einzelnen Punkte, numeriert von 1 an aufsteigend..

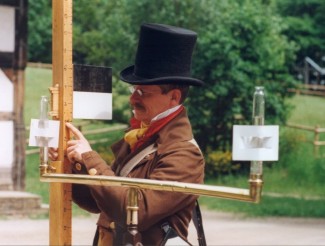

Vermessung: Mit der Kanalwaage werden die Höhendifferenzen in Dezimalzoll (1 Fuß geteilt durch 10)  zwischen den Stationspunkten direkt gemessen und im Feldbuch protokolliert. Die Schrägentfernung zwischen den Stationspunkten wird mit der 20m-Meßkette in Metern vermessen. Die Horizontalwinkel zwischen den Stationspunkten werden mit dem Graphometer M 1830 aufgenommen. Für alle Aufgaben werden zwei Meßgehilfen benötigt.

Auswertung: Reduktion der Schrägentferung auf die Horizontalentfernung mit Hilfe einer Sehnentafel. Umrechnung von Dezimalzoll auf Meter.

Ergebnis

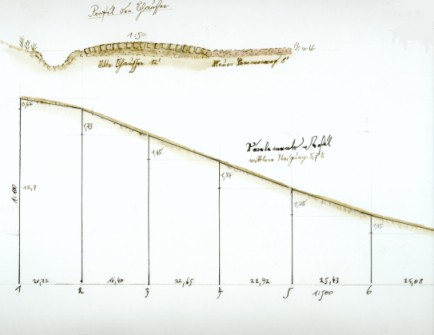

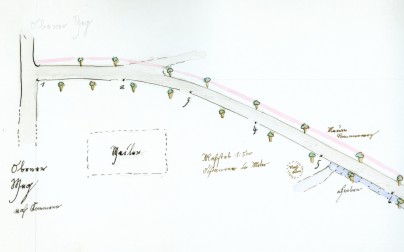

Plan der Chaussee mit Nivellementsprofil, Querschnitt und Verlauf. Höhendifferenz 12,7m. Mittlere Neigung 5,7%. Aufgenommen von königl.-preuß. Wegeinspector Piepmeyer.
